電源適配器輸出過壓保護電路

輸出過壓保護電路一：

由于不確定因素或電源內部故障導致輸出電壓高于額定值，觸發過壓保護電路對其電壓鉗位在設定值，從而達到穩定輸出電壓值，比如一個12v2a的電源適配器，在某故障影響下導致輸出電壓高于12V，過壓保護電路會把電壓鉗位在額定值12V

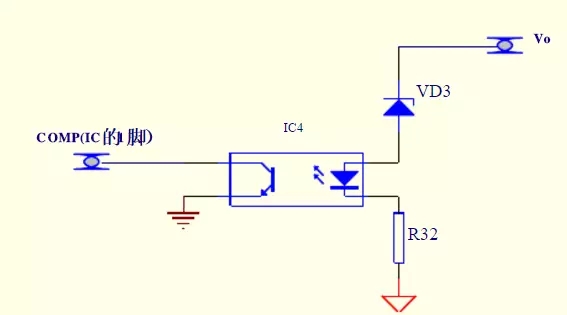

輸出過壓時，加在VD3上的電壓大于其穩壓值時，VD3導通，輸出電壓被鉗位，同時通過IC4向原邊反饋

優點：

電路設計簡單 成本低

缺點：

穩壓管VD3有偏差會導致壓鉗位點上下浮動

應用的注意事項：

VD3應該選溫度系數較好的穩壓管，需調試的元件如R32應考慮多個并聯以方便調試。

當過壓保護電路起作用時，電路處于非正常工作狀態。對于有輸出電壓上下調功能的電路，過壓保護點應大于輸出電壓上調最大值

輸出過壓保護電路二：

輸出過壓保護電路：與過壓保護電路一一樣，在輸出電壓高于額定值，觸發保護電路，不過其電路結構不一樣

輸出過壓時，Va>Vref，IC3導通，通過IC4向原邊反饋,輸出電壓穩定在設定的過壓保護值

優點：輸出過壓保護值可以精確設置。

缺點：相對穩壓管鉗位方式成本稍高一些。

應用的注意事項：

當過壓保護電路起作用時，電路處于非正常工作狀態。對于有輸出電壓上下調功能的電路，過壓保護點應大于輸出電壓上調最大值。
